作品包括：

Word设计说明书1份

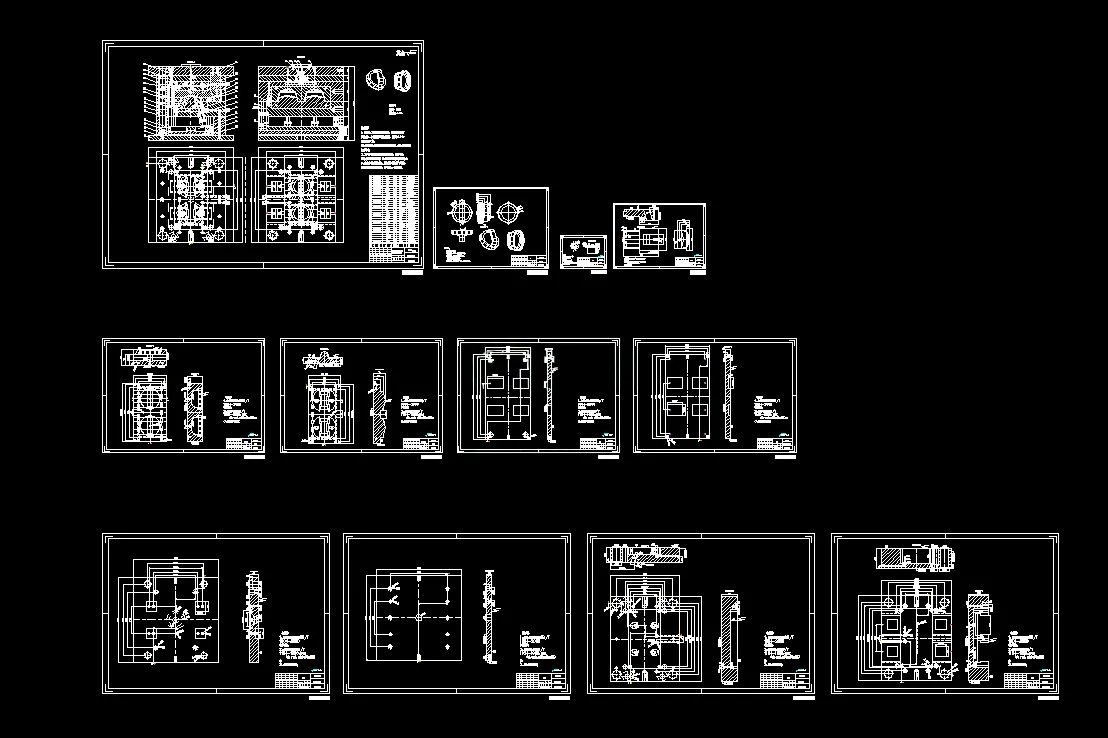

CAD版本图纸，共12张

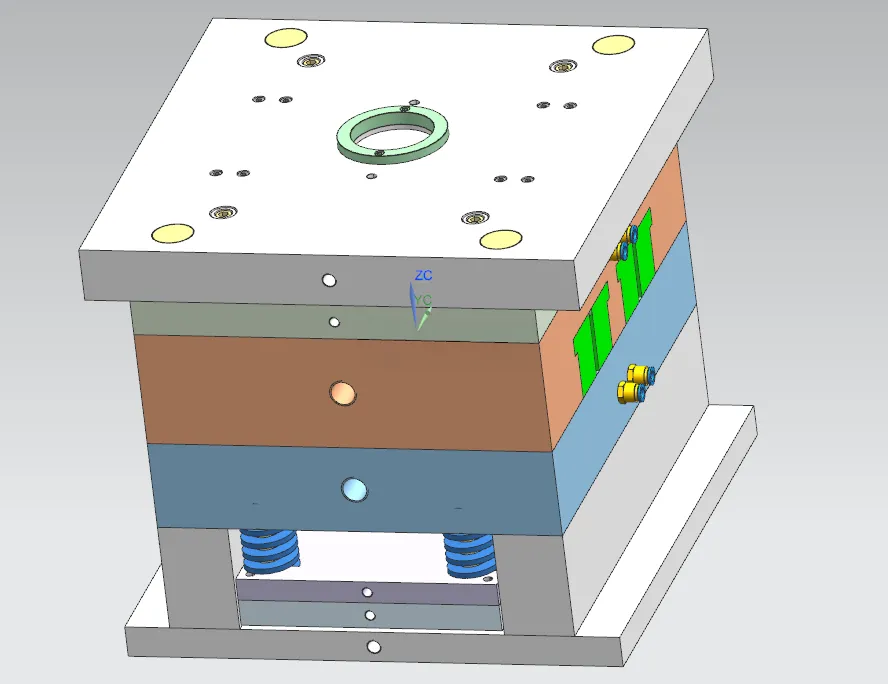

UG三维图一份

摘要

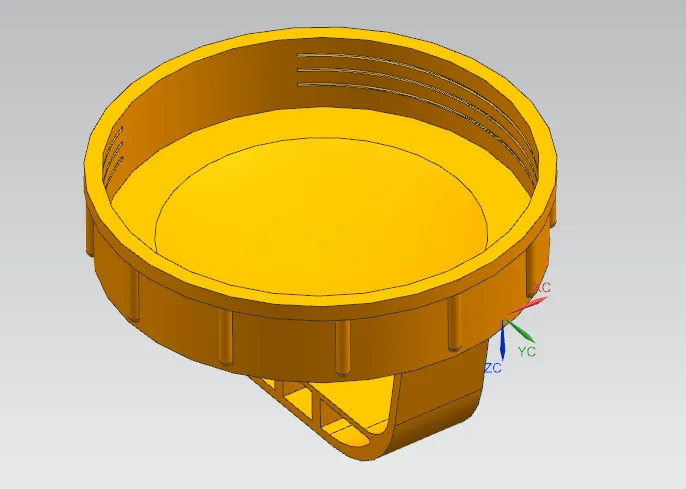

本课题针对PP材质塑料容器盖开展注塑模具设计，塑件单件质量113.77g，精度MT4MT5，外观质量要求高。模具采用**一模两腔旋转平衡布局**，选用双分型面三板FCI标准模架，点浇口进料，配套XSZY1000/450卧式注塑机，并完成注射量、注射压力、锁模力、安装尺寸、开模行程全部校核。 浇注系统设计主流道、U形分流道、点浇口，配置冷料穴与拉料杆；塑件存在侧向特征，采用斜导柱滑块侧抽芯机构，完成抽芯行程、抽芯力与斜导柱参数计算。成型零件采用镶嵌式型腔、型芯，依据PP收缩率1.6%完成型腔、型芯工作尺寸计算。冷却系统选用直径8mm环绕式水冷回路，保障模具均匀降温。脱模机构布置4根大直径圆推杆，完成脱模力与推杆强度校核；依靠分型面、镶件、推杆间隙实现排气。 借助三维软件完成整套模具建模，确定各板件厚度、零部件材料与配合精度，明确排气、装配要点。整套模具各机构匹配协调，可实现容器盖大批量稳定注塑生产。
