作品包括：

Word设计说明书1份

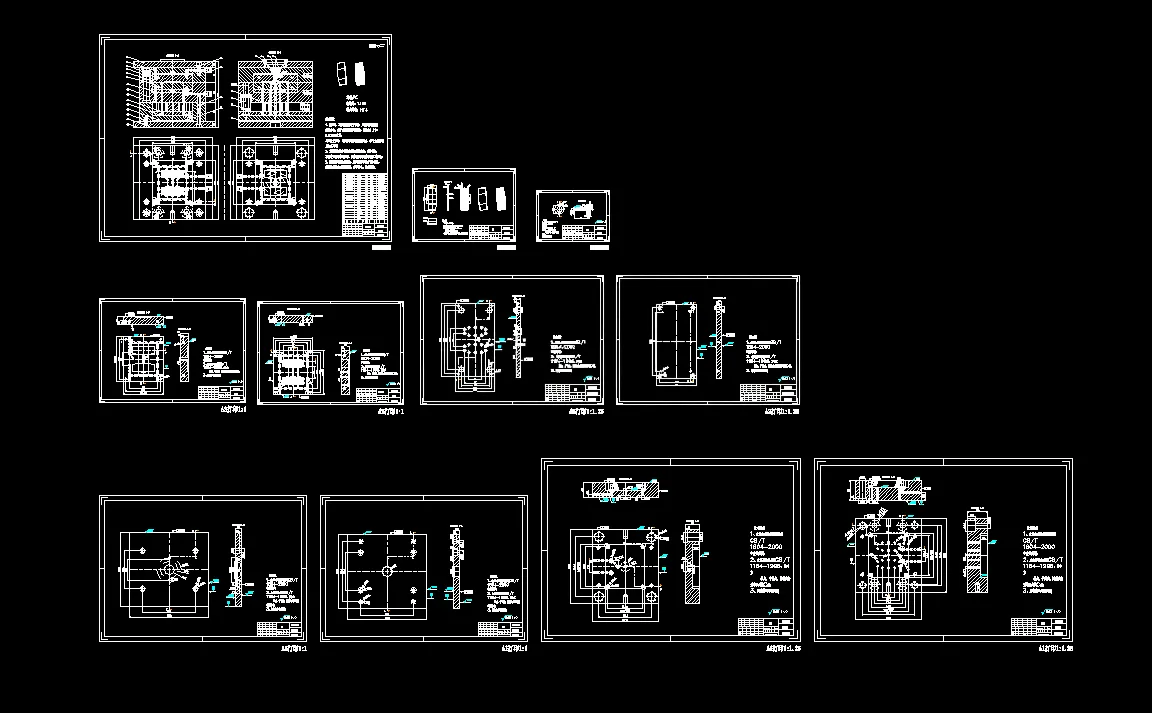

CAD版本图纸，共11张

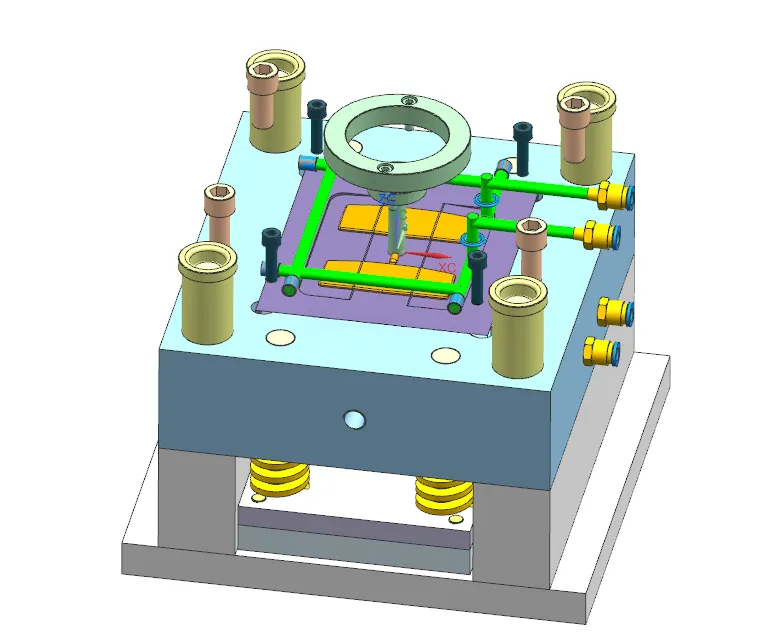

UG三维图一份

摘要

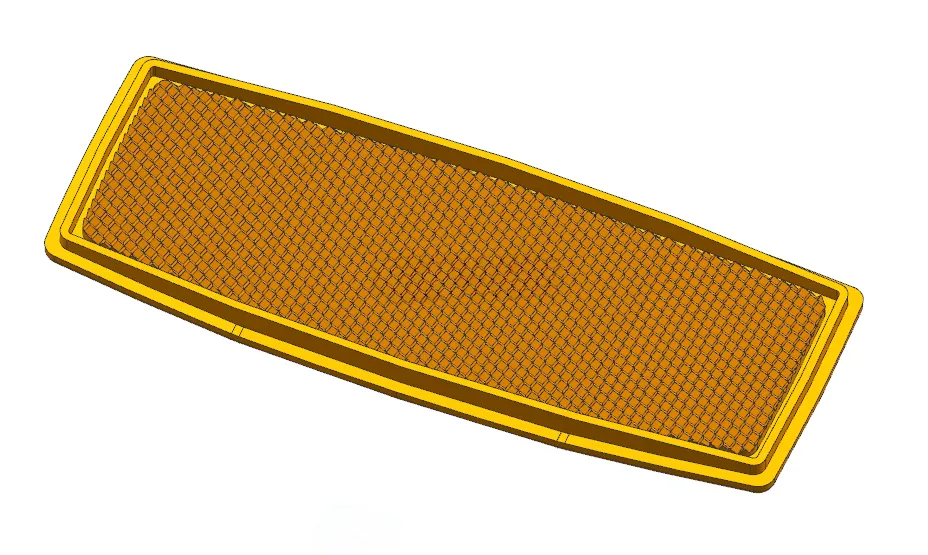

本课题针对PC材质自行车反光板开展两板注塑模具设计，塑件单件质量10.73g，平均壁厚1.13mm，采用**一模两腔**对称布局，侧浇口进料，分型面设置在塑件最大轮廓处，依靠分型面间隙实现排气。 浇注系统设计主流道、圆形分流道与矩形侧浇口，配置Z型冷料穴与拉料杆，并完成流道、浇口剪切速率校核；成型零件采用镶嵌式型腔、型芯，依据PC收缩率0.5%完成型腔、型芯工作尺寸计算，型腔选用IT8、型芯选用IT7精度。冷却系统采用直径8mm环绕式水冷回路，控制模具成型温度。脱模机构采用多根推杆均匀顶出，搭配复位杆弹簧复位机构，导柱导套实现合模导向。 选用CI型标准两板模架以及XSZY250/160卧式注塑机，对注射量、锁模力、注射压力、开模行程、模具安装尺寸逐项校核，全部满足生产条件。整套模具借助三维软件完成建模与二维图纸输出，结构简单可靠，可实现自行车反光板大批量注塑生产。
