作品包括：

Word设计说明书1份

开题报告一份

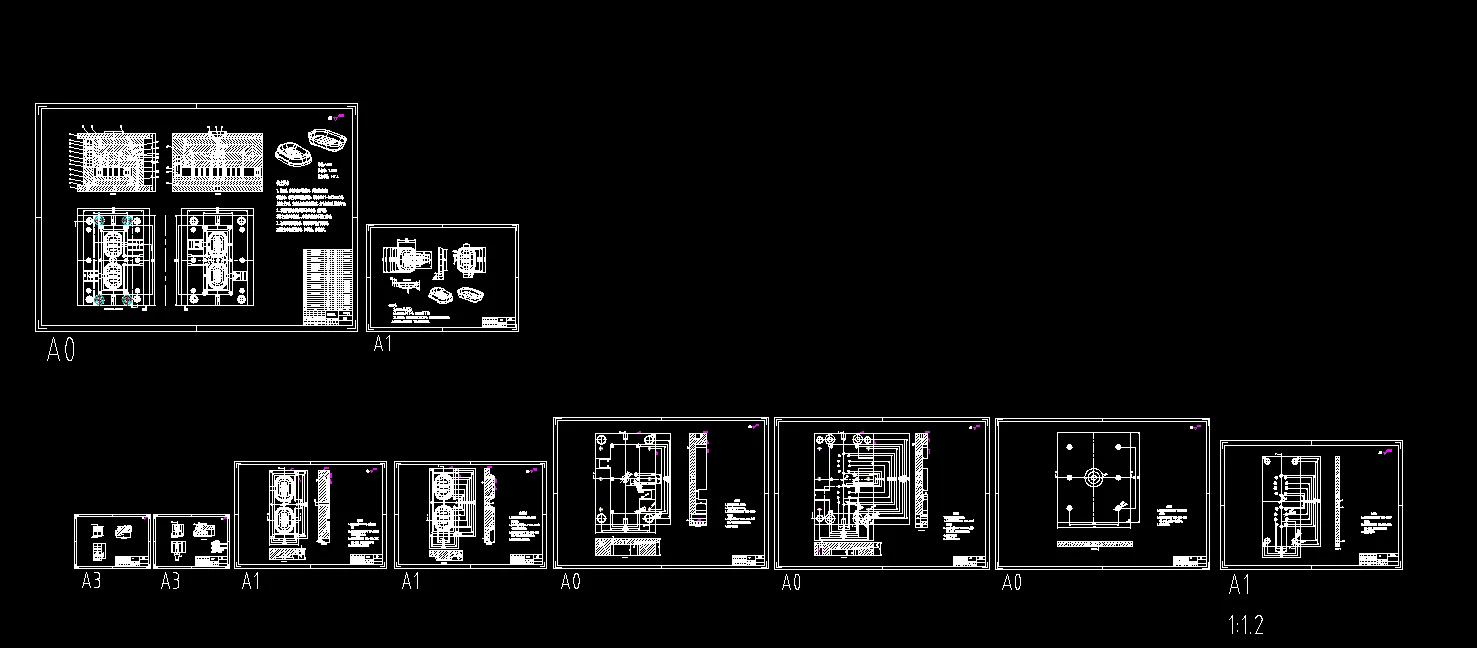

CAD版本图纸，共10张

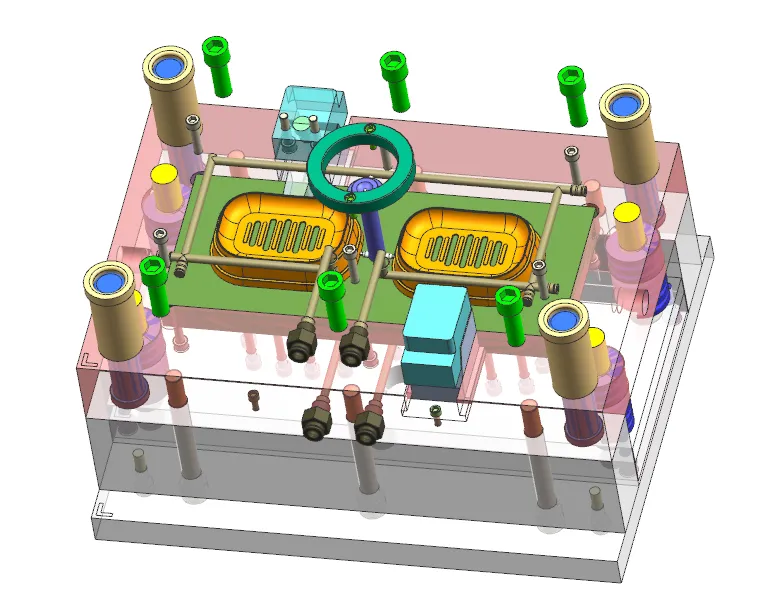

UG三维图一份

摘要

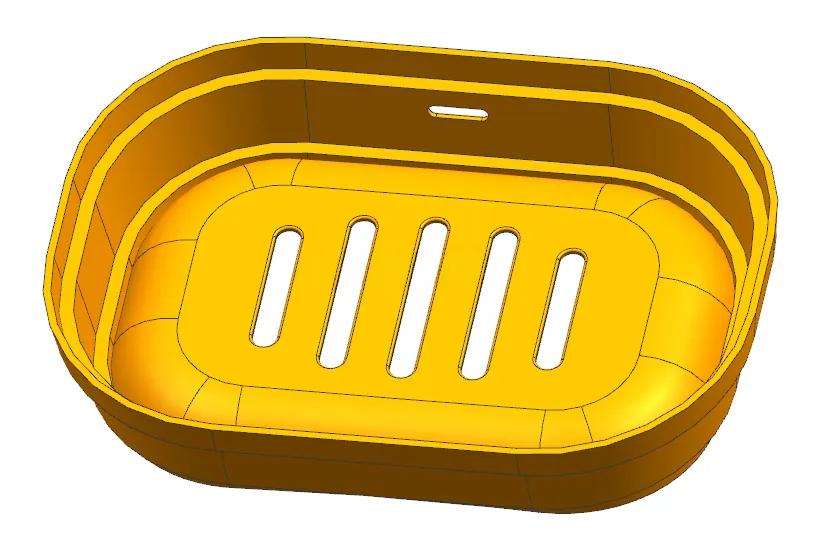

本课题完成A03251无痕贴肥皂盒注塑模具设计，塑件选用ABS材料，收缩率0.5%，精度等级MT4，单件质量36.44g，模具采用**一模两腔**布局。经对比确定最大轮廓处作为分型面，选用CI型大水口两板标准模架，配套HTF160X2A注塑机，并对注射量、注射压力、锁模力、开模行程、模具安装尺寸完成校核，全部满足生产条件。 浇注系统设计主流道、圆形分流道、侧浇口，搭配Z型冷料穴与Z型拉料杆；塑件带有侧倒扣结构，设计斜导柱滑块侧抽芯机构，计算抽芯行程为10mm，完成滑块结构选型。冷却系统采用直径8mm环绕式水冷水道，保障模具温度均匀；依靠分型面实现模具排气。 成型零件依据平均收缩率完成型腔、型芯尺寸计算；脱模机构采用多点推杆顶出；导向定位系统采用台肩式导柱导套，保证合模精度。整套模具借助三维软件完成建模，各机构匹配合理，可实现肥皂盒大批量注塑成型，本次设计掌握注塑模具全套设计流程。
