作品包括:

Word设计说明书1份

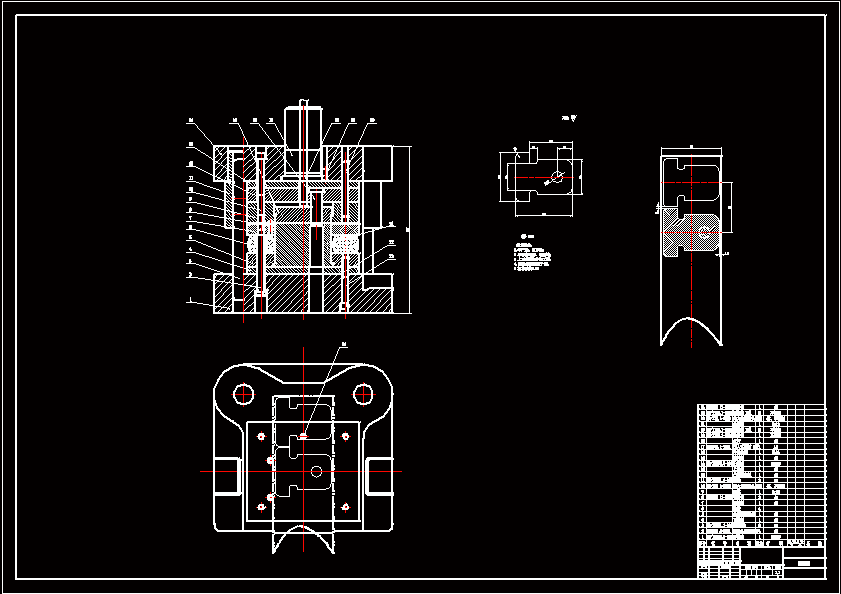

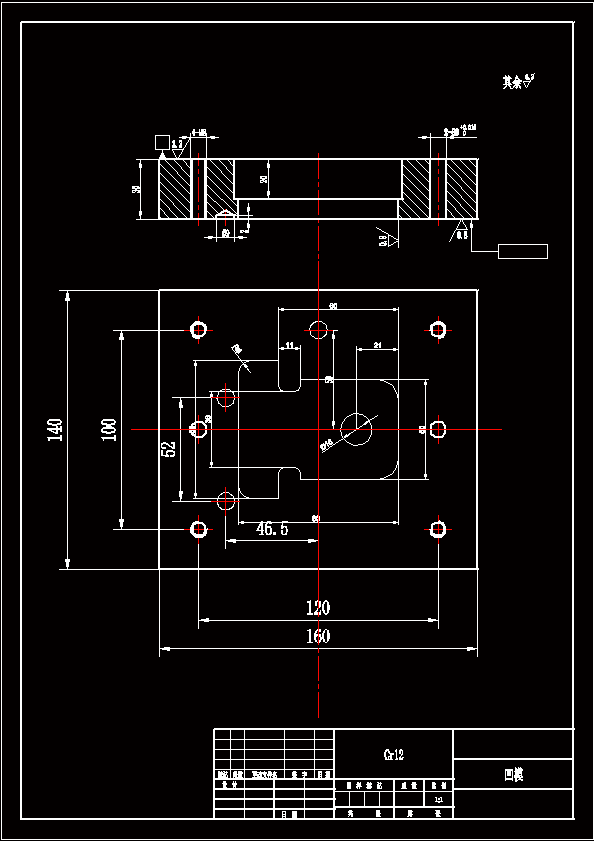

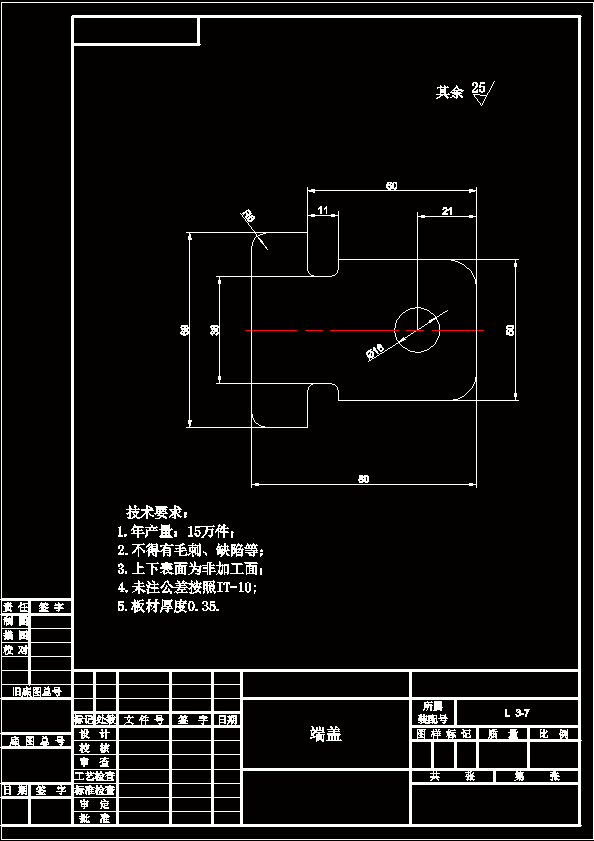

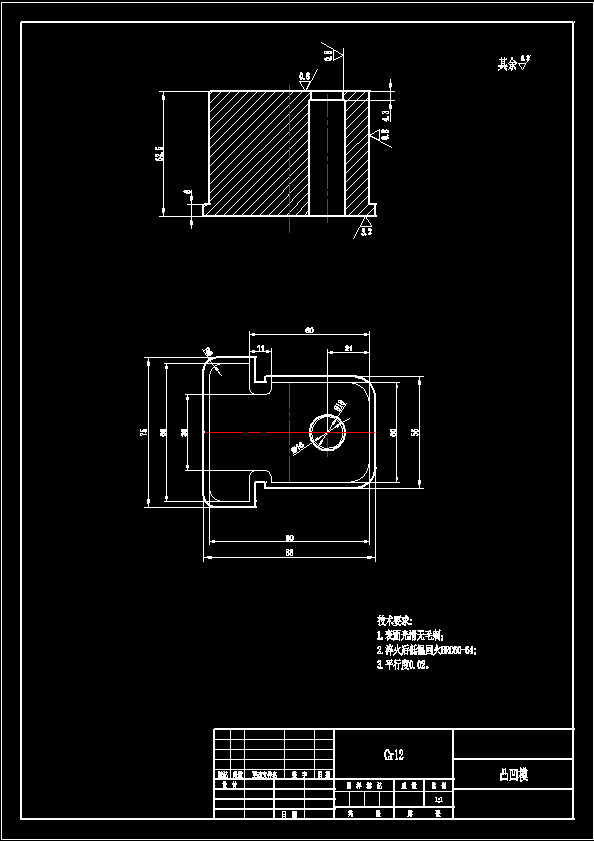

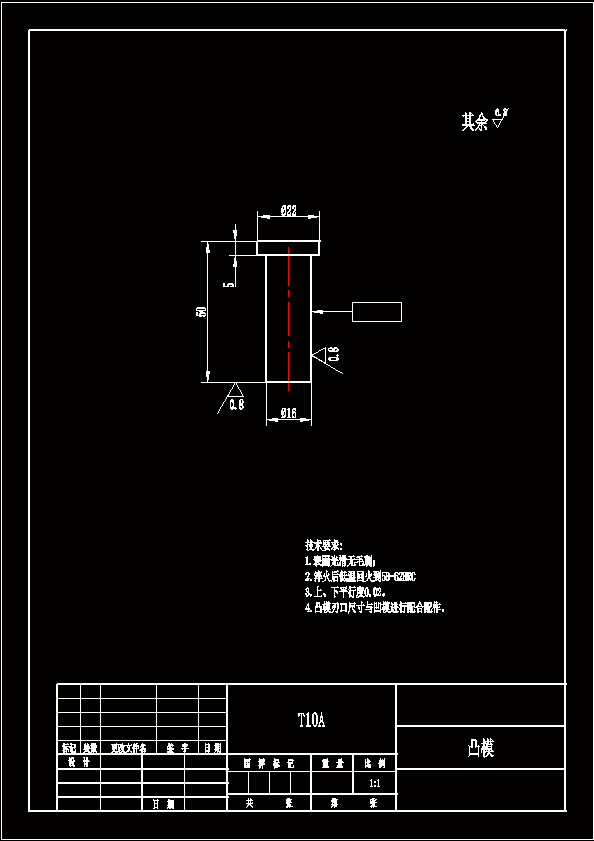

CAD版本图纸，共6张

摘要

该零件形状简单、对称，是由圆弧组成的。由表查出．冲裁件内外形所能达到的经济精度为IT10。将以上精度与零件简图中所标注的尺寸公差相比较，可认为该零件的精度要求能够在冲裁加工中得到保证。其它尺寸标注、生产批量等情况，也均符合冲裁的工艺要求，故决定采用冲孔落料复合冲裁模进行加工。选择复合模的原因：从总体来看，由于大批量生产，零件的要求比较高，冲压工件尺寸精度较高，工件平整，对称度及位置度误差小，在一次行程内可完成两个以上工序，大大提高了生产率，但对模具制造精度要求较高，由于复合模要在一副模具中完成几道冲压工序，结构一般要比单工序模复杂，同时模具的强度、刚度、可靠性也将随之下降。外形有直线和圆弧组成,用冲裁方法速度快,质量好,比其它加工方法(如铣削,切削)成本要低,效率要高,排样也较为方便。
