作品包括：

Word设计说明书1份

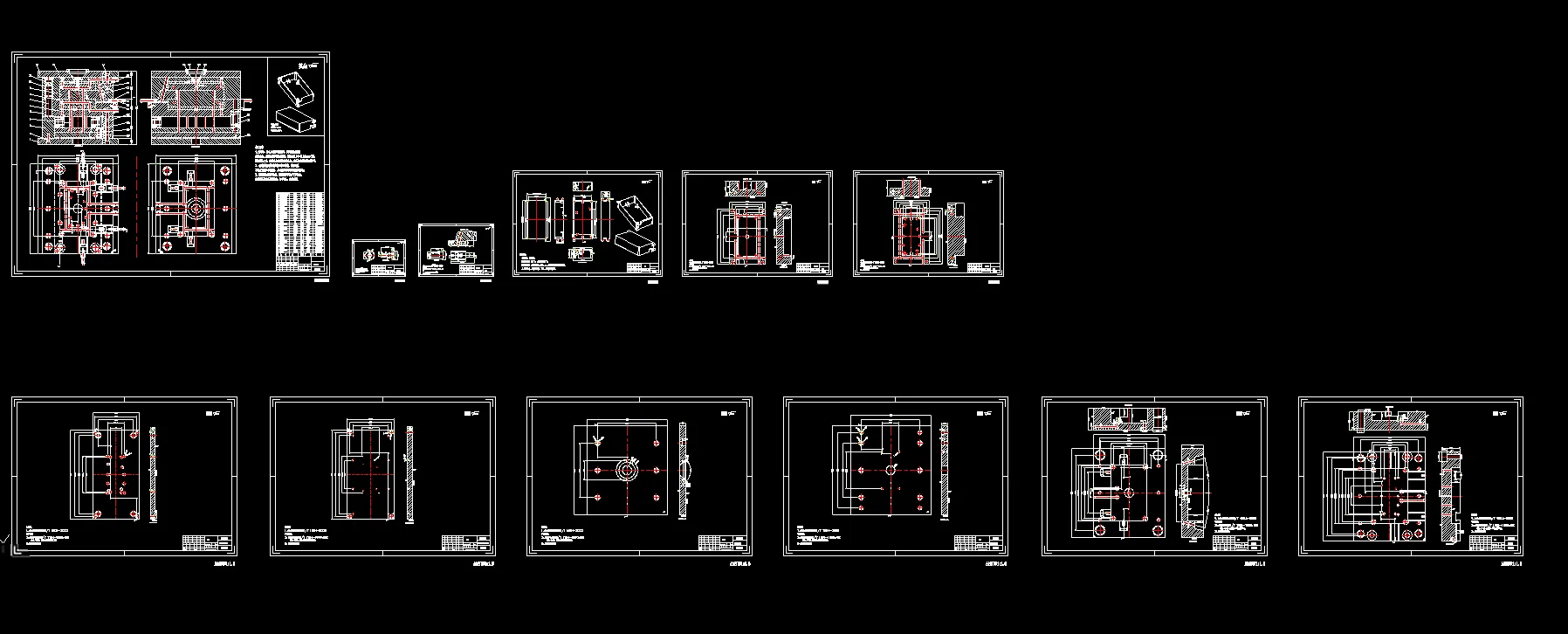

CAD版本图纸，共12张

UG三维图一份

摘要

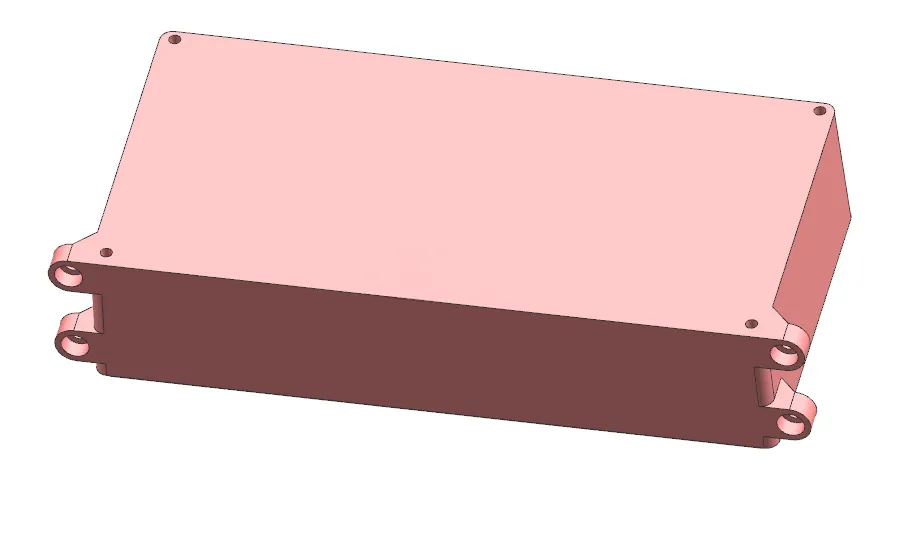

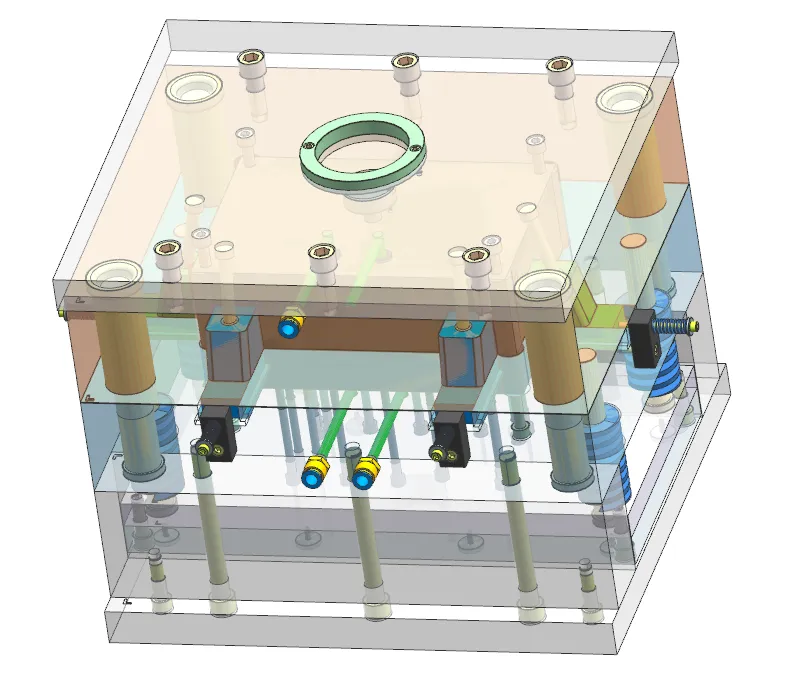

本设计针对ABS材质矩形盒体塑件开展注塑模具设计，塑件侧壁带有倒扣结构，精度等级MT4MT5，借助UG完成三维建模。模具采用一模一腔两板式C型标准模架，分型面设于塑件最大轮廓底面，选用直浇口浇注系统。成型零件采用整体镶嵌式型腔、型芯，依据ABS收缩率完成成型尺寸与型腔壁厚强度校核。针对侧壁倒扣采用斜导柱滑块侧向抽芯机构；脱模选用推杆与司筒联合顶出；冷却采用矩形环绕式循环水道，依靠分型面与零件间隙实现排气。选定XSZY500/350注塑机，对注射量、锁模力、开模行程等参数完成校核，使用UG、CAD完成模具图纸绘制，整套模具可实现该盒体塑件的批量生产。
