作品包括：

Word设计说明书1份

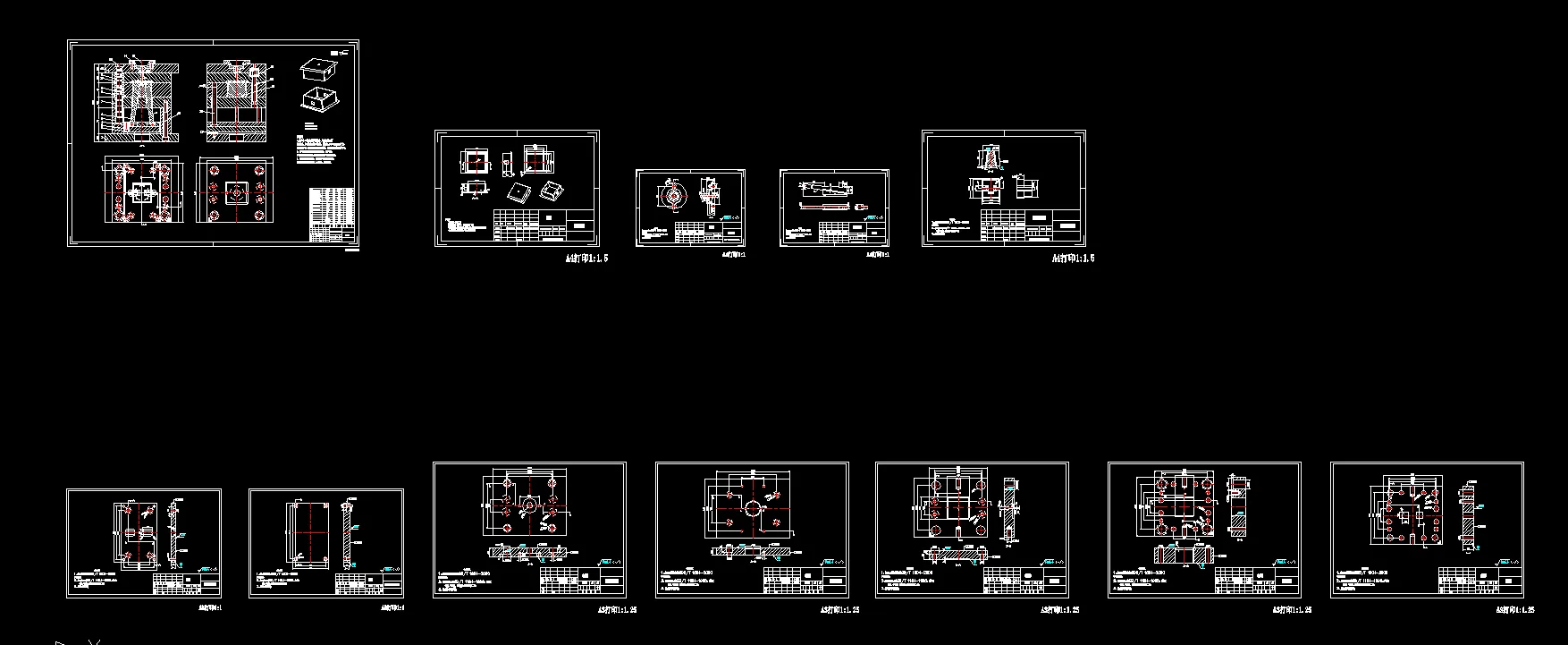

CAD版本图纸，共12张

UG三维图一份

摘要

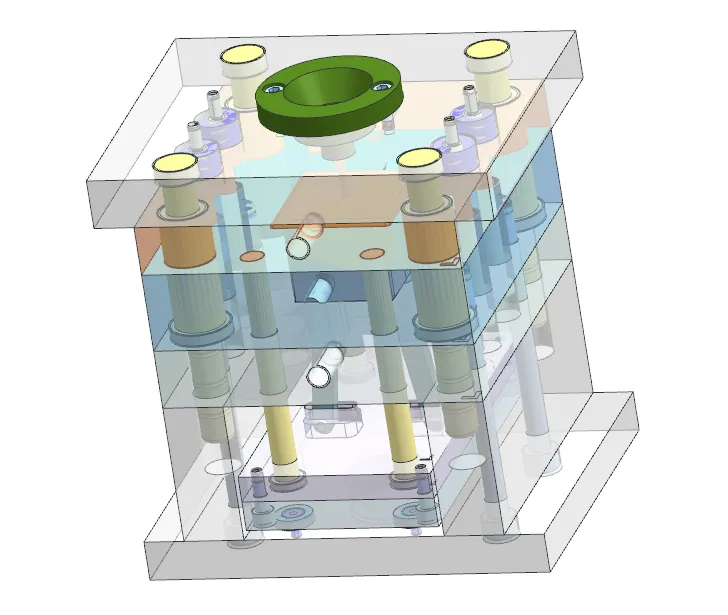

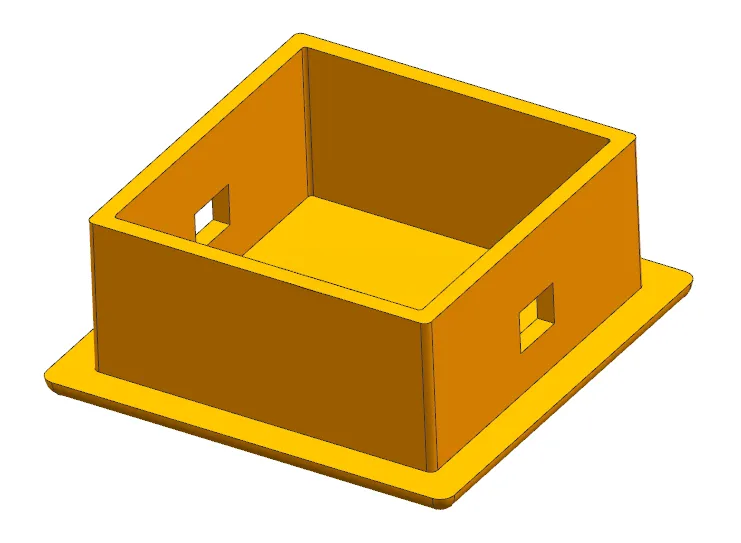

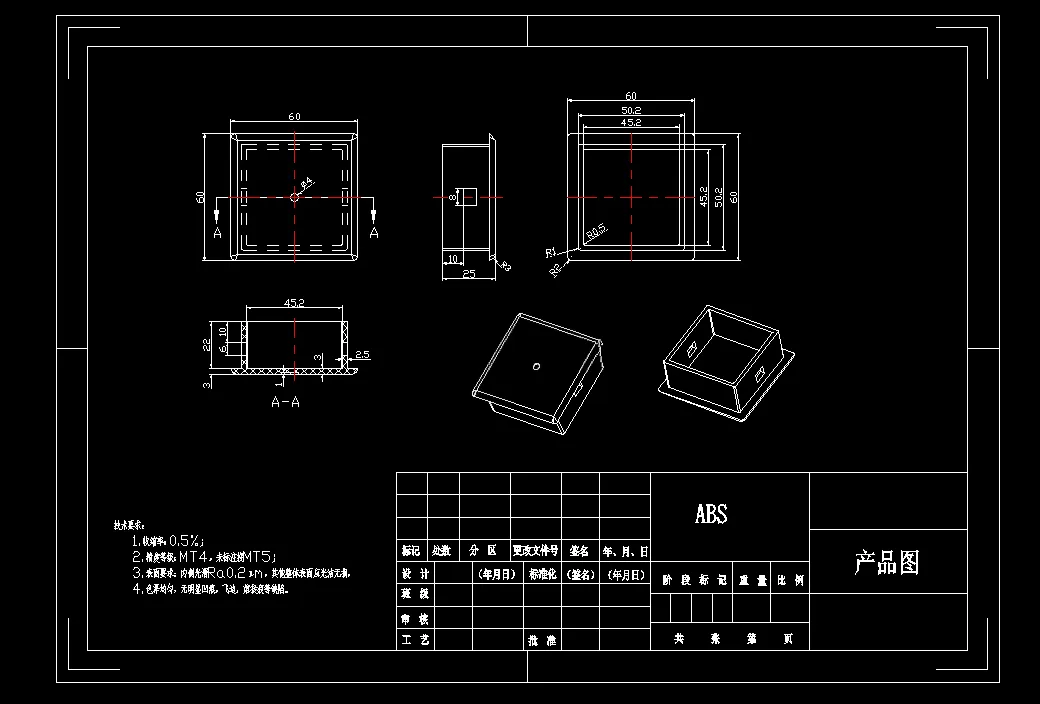

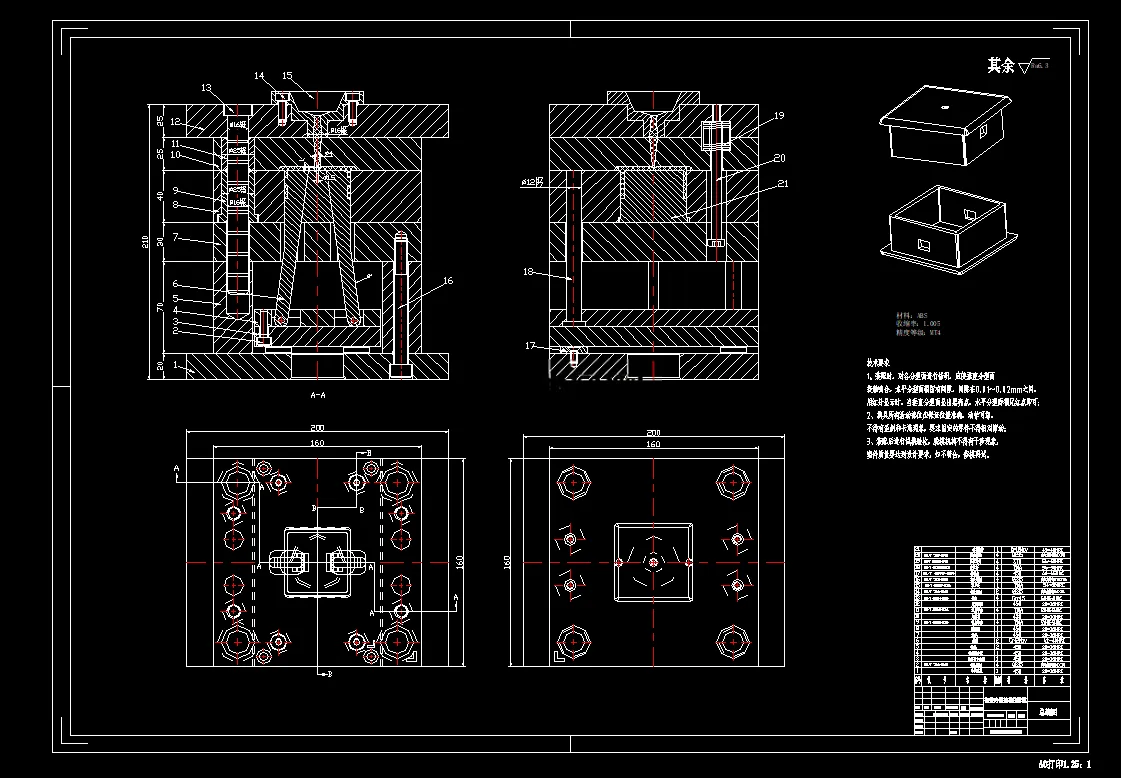

本文针对ABS材质扣盖完成内侧抽芯注塑模具设计。塑件外形尺寸60mm×60mm×25mm，平均壁厚2.48mm，体积20.57cm，质量21.59g，塑件精度选用MT4、MT5级，脱模斜度取0.51°。模具采用一模一腔布局，分型面设置于扣盖上端面。 浇注系统设计主流道、分流道与侧浇口，选用标准浇口套与定位环；因塑件存在内部倒扣，采用**斜销（斜顶）内侧抽芯机构**，斜销倾角8°，抽芯行程5.2mm，实现倒扣同步抽芯与塑件顶出；推出系统采用斜推杆顶出，搭配复位杆弹簧复位机构，设置导柱导套完成合模导向，依靠分型面实现排气。 成型零件选用718H钢材，采用镶嵌式型腔、型芯结构，完成型腔与型芯工作尺寸计算。选用GAI1616标准模架，匹配XSZY60/40注塑机，对注射量、锁模力、注射压力、安装尺寸、移模行程逐项校核。整套模具利用UG完成三维建模，可完成扣盖批量注塑生产，为同类带内侧倒扣塑件模具提供参考。
