作品包括：

Word设计说明书1份

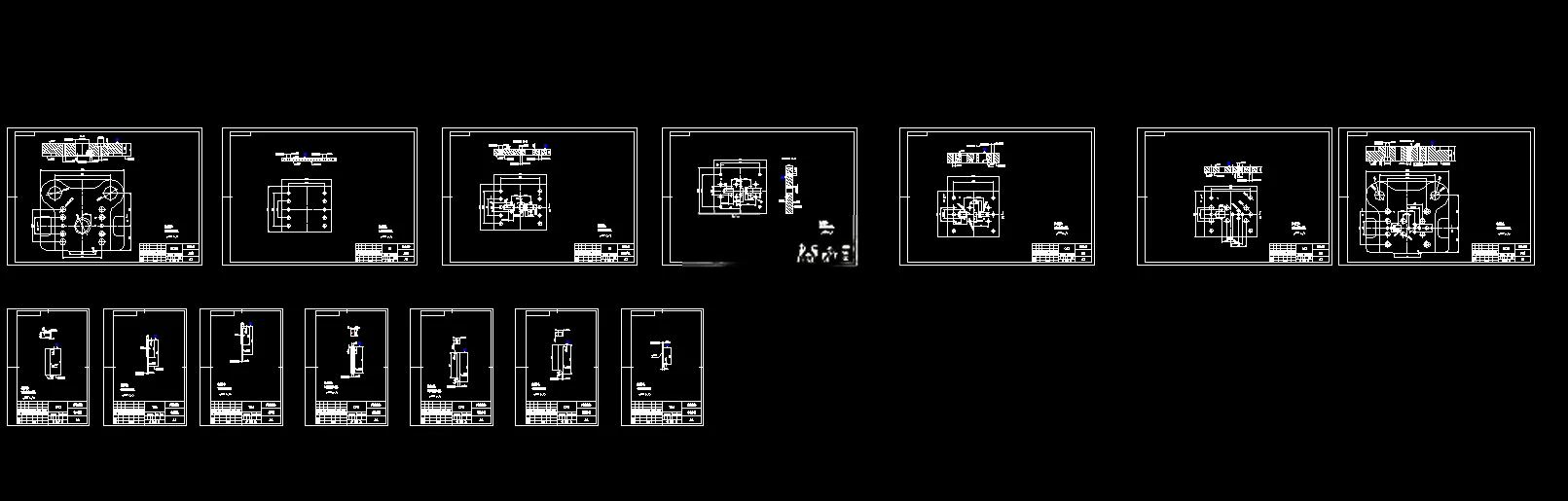

CAD版本图纸，共15张

摘要

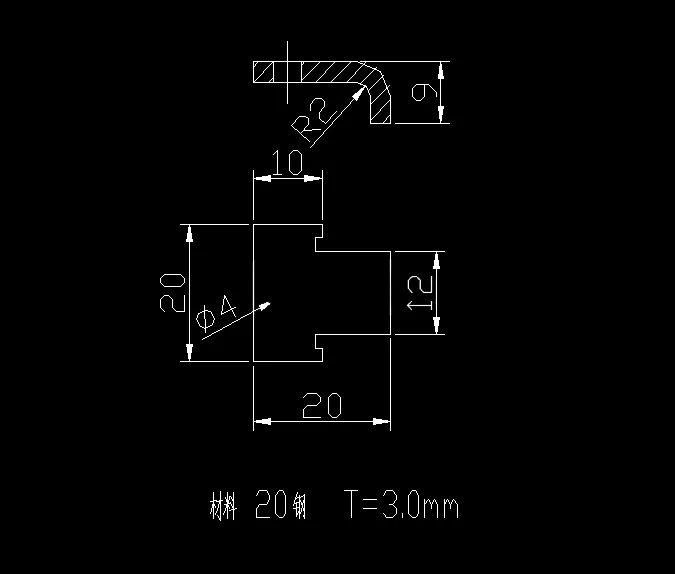

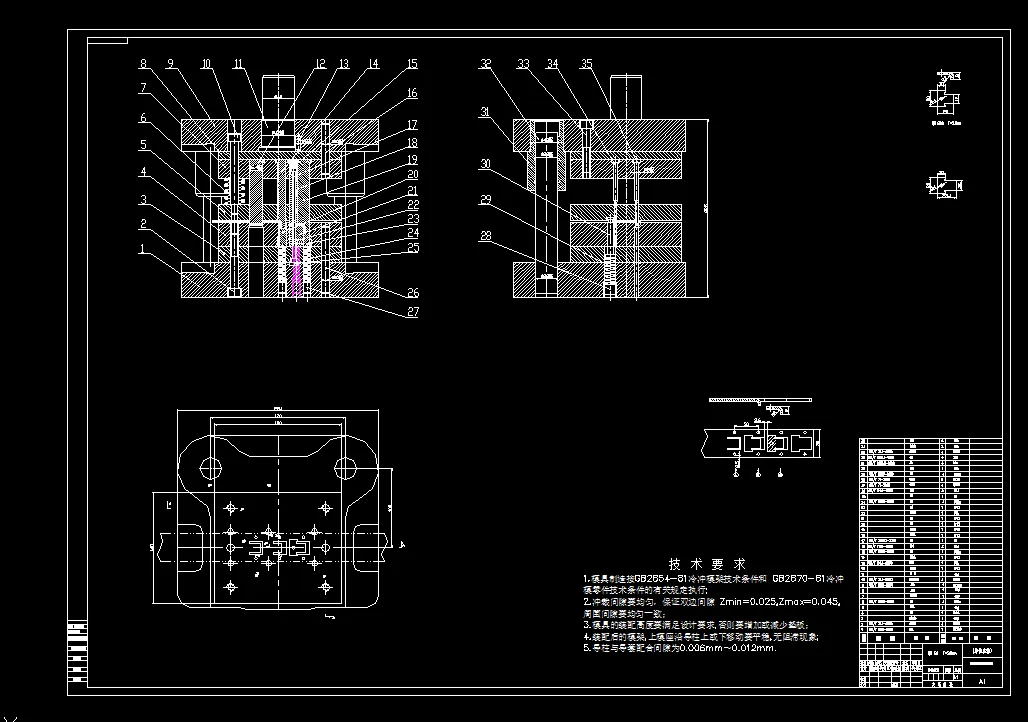

本文以厚度3.0mm的20钢压板为设计对象，开展多工位冲压级进模设计。该零件包含冲孔、V形弯曲、落料工序，未注尺寸按IT14精度，经工艺方案对比，摒弃效率偏低的单工序模、复合单工序组合方案，选用级进模实现连续自动化生产。 完成零件弯曲毛坯展开计算，排样采用双侧载体，确定搭边值、送料步距，计算材料利用率；完成冲裁力、卸料推件力、弯曲校正力等工艺力计算，选定JC2335压力机；完成压力中心、冲裁间隙校核，按照冲孔以凸模为基准、落料以凹模为基准的方法计算凸凹模刃口尺寸，同时对V形弯曲凸凹模间隙进行取值计算。 模具选用后侧导柱模架，采用导料板+侧刃实现条料定位，弹性卸料板完成卸料。依次完成凹模、卸料板、凸模固定板、垫板、各类凸模等零部件结构、尺寸与材料选型，凹模选用合适刃口形式，主要工作零件选用高硬度模具钢材，标准件完成规格匹配，完成模具总装配设计。 整套模具可完成冲导正孔切口、弯曲、冲孔、精弯落料连续加工，能够满足压板大批量冲压生产，保证零件尺寸精度，提升生产效率，本次设计也完整掌握冲压级进模从工艺分析、参数计算到结构设计的整套流程。
