作品包括：

Word设计说明书1份

开题报告一份

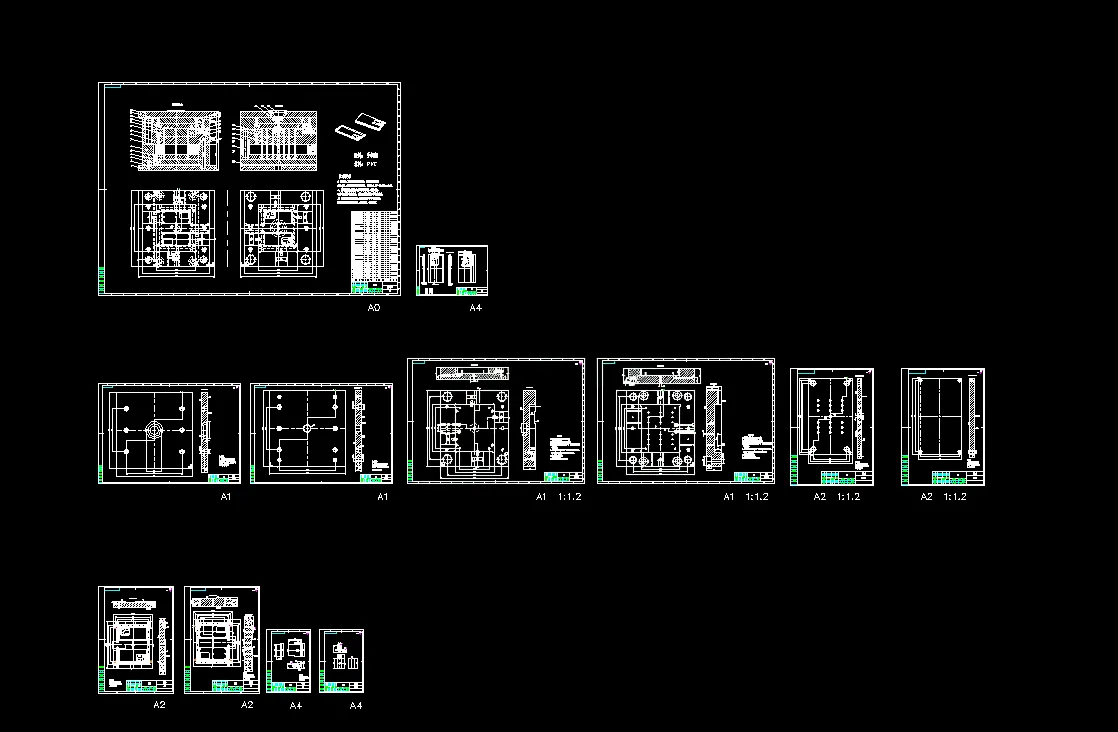

CAD版本图纸，共12张

UG三维图一份

摘要

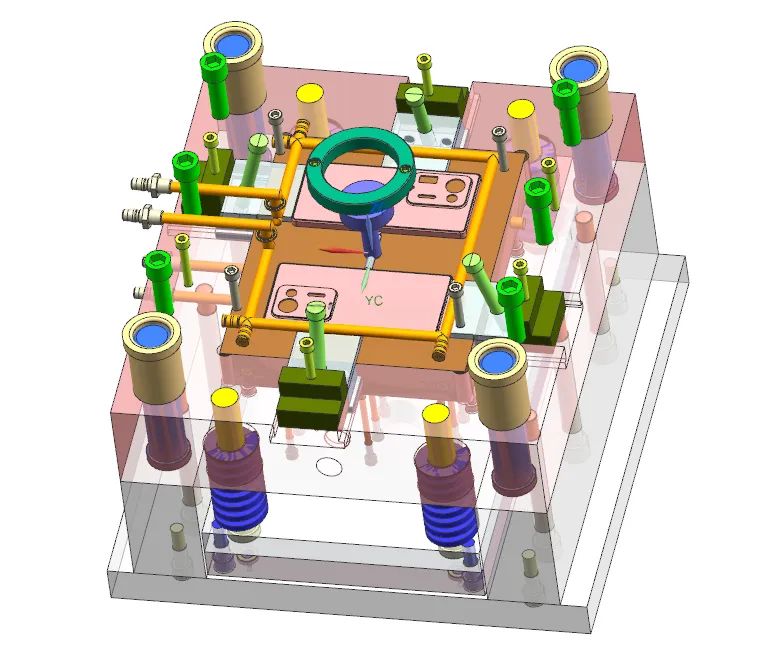

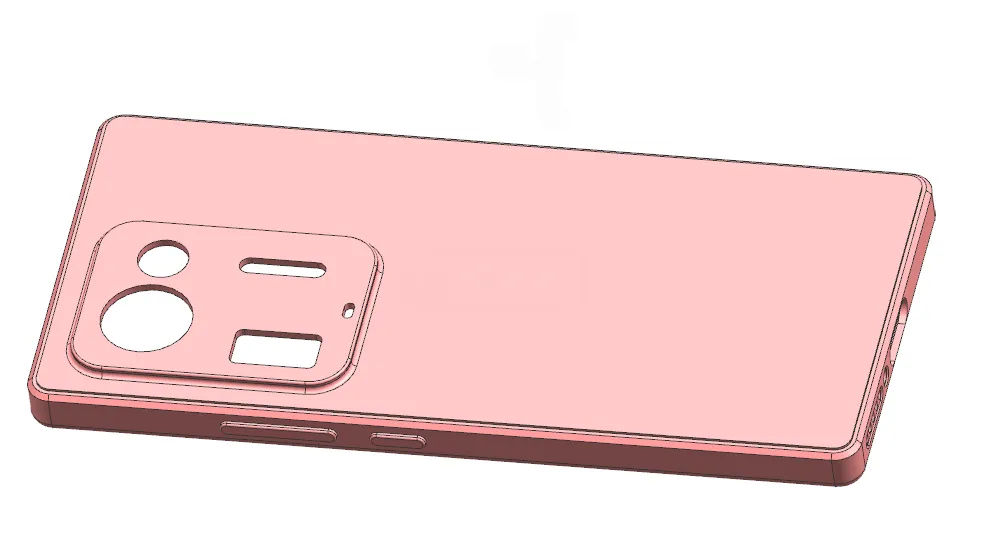

本文以PVC材质小米Mix4手机壳为研究对象，借助UG完成三维建模，开展整套注塑模具设计，并利用MoldFlow开展模流仿真分析。塑件平均壁厚1.21mm，最大壁厚2.10mm，未注尺寸按MT4、MT5精度。 采用**一模两腔**布局，分型面选在塑件最大底面；完成浇注系统设计，包含主流道、圆形分流道、侧浇口、Z型拉料杆冷料穴，依靠分型面实现排气。对型腔、型芯采用镶嵌式结构，按平均尺寸法完成成型零件尺寸计算并做强度校核；设计环绕式水冷冷却回路，确定冷却管道直径10mm。脱模机构选用9根φ6推杆推出，搭配复位杆弹簧复位机构；因产品侧边存在孔位，设计斜导柱侧向抽芯机构，计算抽芯力，斜导柱取直径12mm。 选用CI型标准模架，匹配XSZY500/350注塑机，依次完成注射量、锁模力、注射压力、安装尺寸、移模行程校核，各项参数均满足生产要求。 导入MoldFlow完成网格划分修复，开展浇口位置优选，仿真分析填充时间、切换压力、熔接线、气穴、冷却水温差、塑件变形。仿真显示填充时间1.013s，冷却水进出口温差2.71℃，熔接线、气穴出现在非关键区域，最大变形1.047mm，整体符合成型要求。 整套模具可以实现手机壳批量注塑生产，三维设计结合CAE仿真，提前预判成型缺陷，提升模具设计可靠性。
