作品包括：

Word设计说明书1份

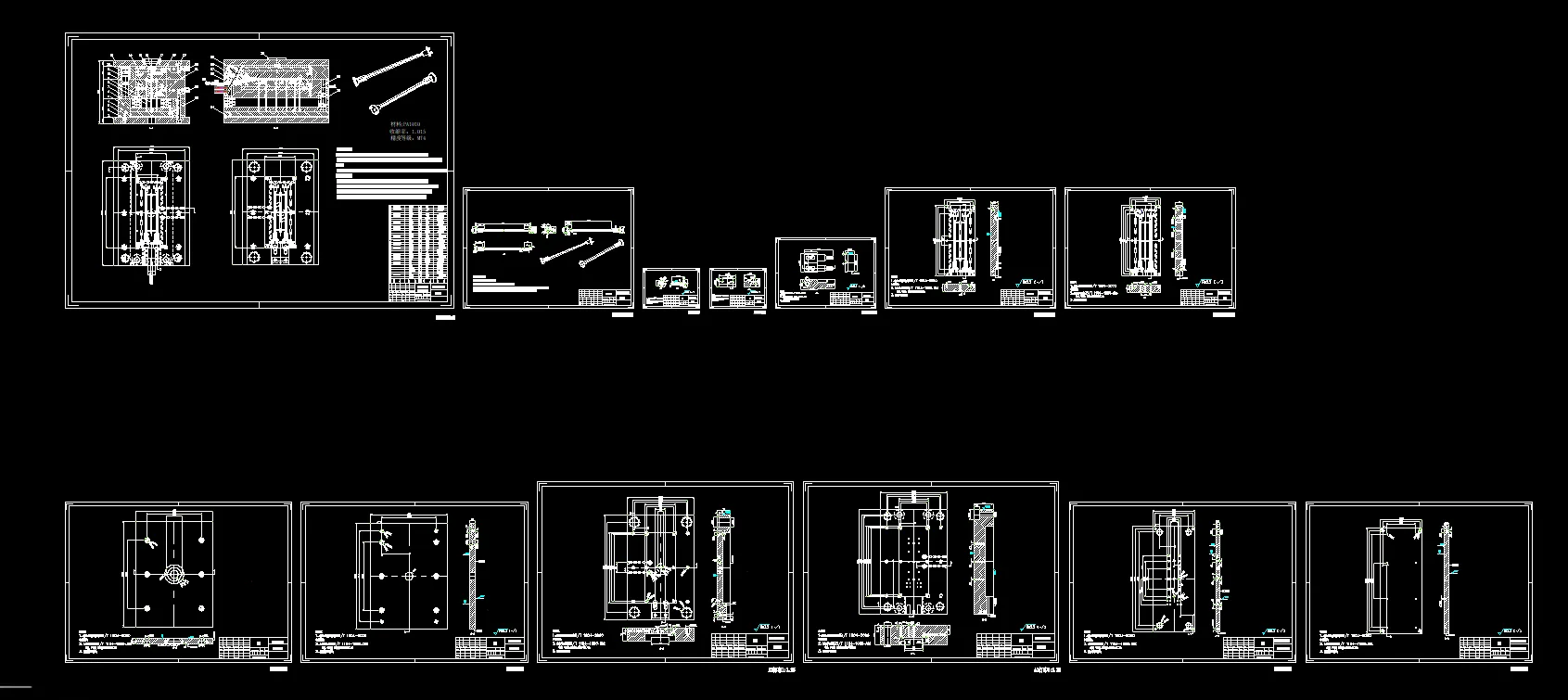

CAD版本图纸，共13张

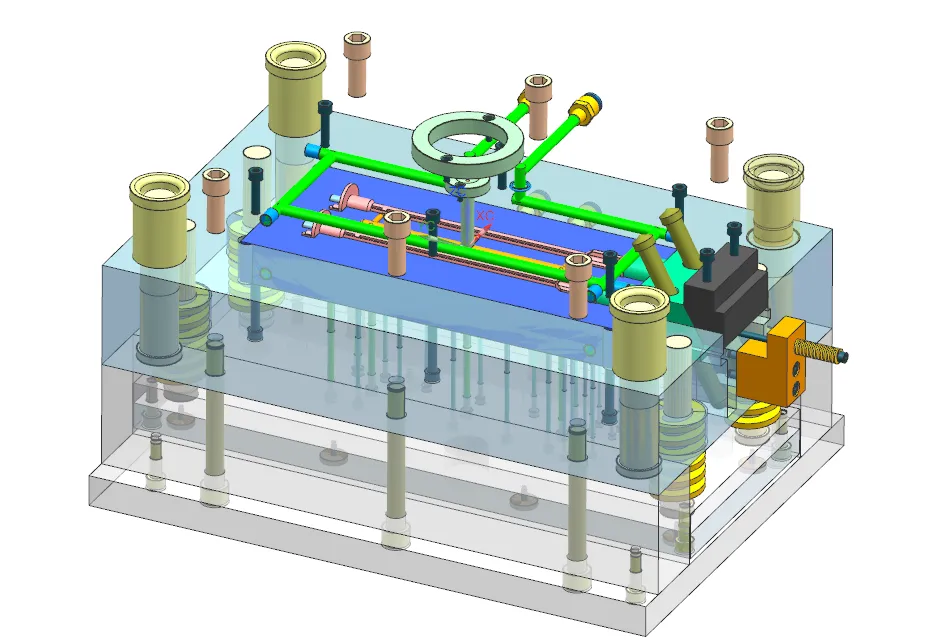

UG三维图一份

摘要

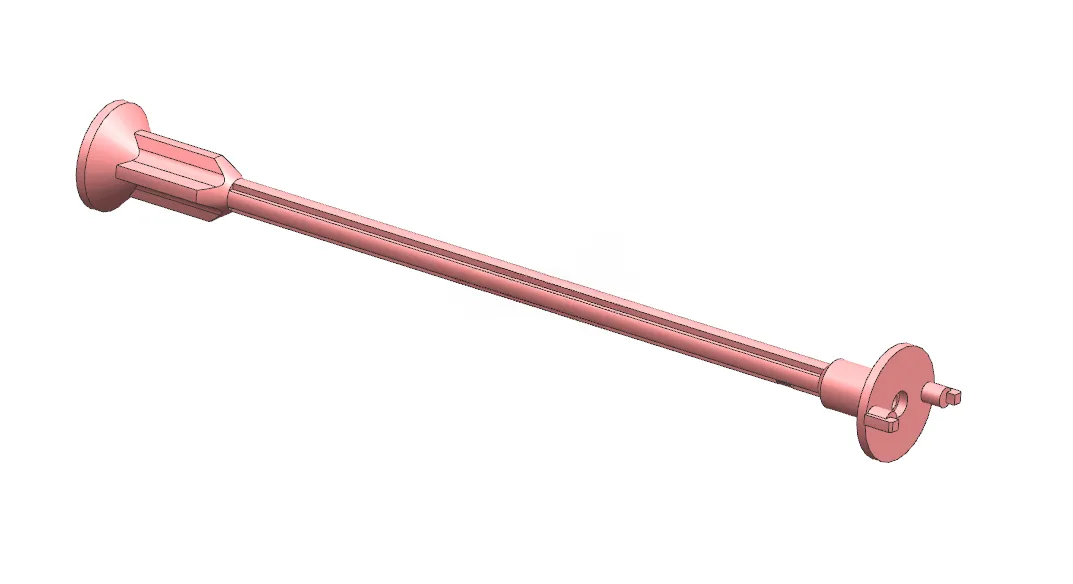

本次以PA1010材质照相机轴塑件为研究对象，借助UG完成三维建模，开展整套注塑模具设计。塑件平均壁厚1.88mm，精度按MT4、MT5等级，采用**一模两腔**对称排布，分型面设置在塑件最大中心平面。 浇注系统选用侧浇口，设计主流道、圆形分流道、Z型拉料杆冷料穴，依靠分型面实现排气；型腔、型芯采用镶嵌式结构，利用平均尺寸法完成成型零件尺寸计算并做强度校核。模具设计环绕式水冷回路，冷却水道直径10mm，改善长轴类塑件冷却均匀性。推出机构采用多规格推杆搭配复位杆弹簧复位机构；针对侧面方孔，设计**斜导柱滑块侧向抽芯机构**，完成抽芯力、斜导柱尺寸计算。 选用CI型标准模架，匹配XSZY500/350卧式注塑机，依次校核注射量、锁模力、注射压力、模具安装尺寸、移模行程，各项参数均满足生产条件。整套模具结构完整，可实现照相机轴自动化注塑生产，保障长轴类塑件成型精度，对同类轴类注塑件模具设计具备参考价值。
