作品包括：

Word设计说明书1份

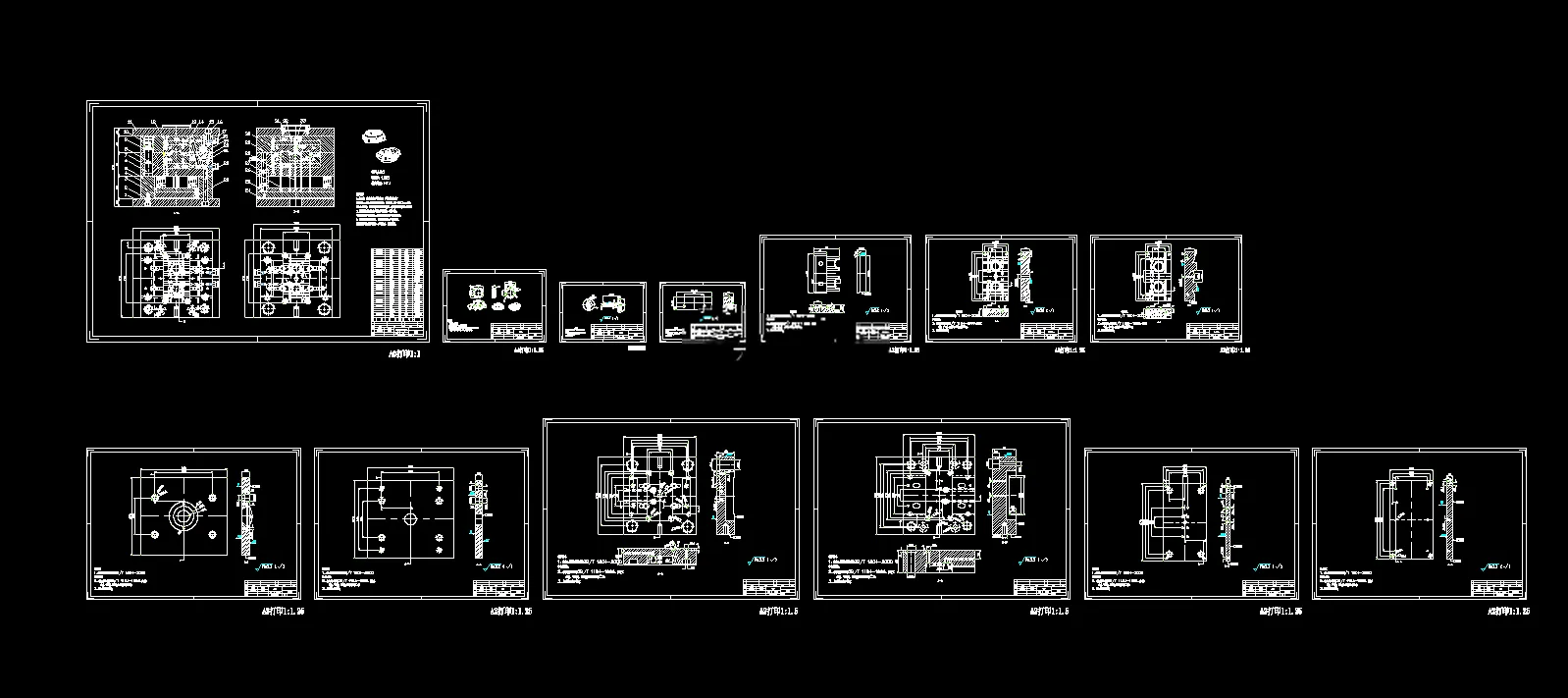

CAD版本图纸，共15张

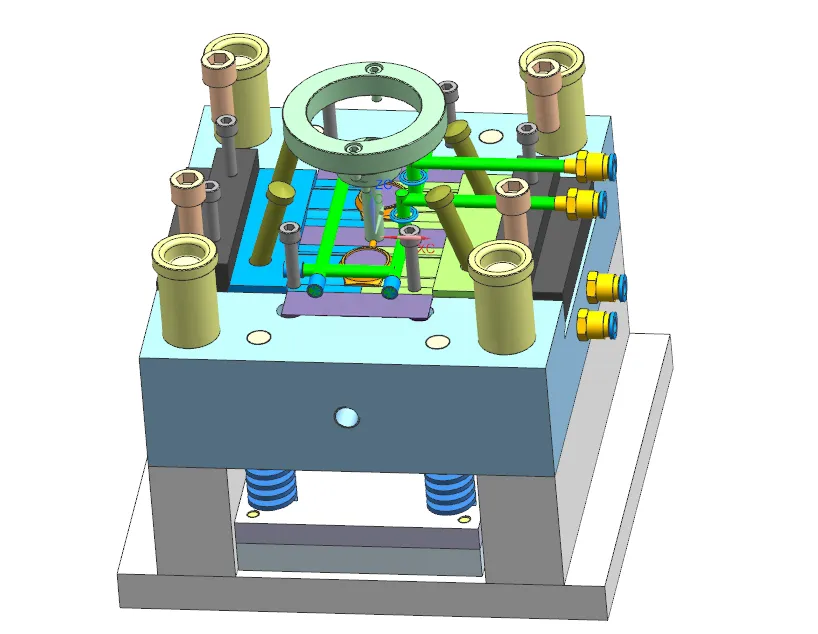

UG三维图一份

摘要

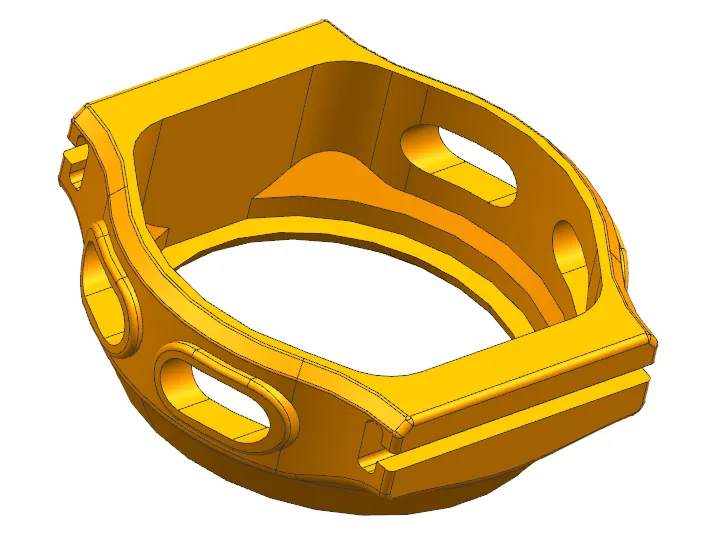

本文开展电子表外壳注塑模具设计，塑件外形尺寸35.49mm×35.78mm×13mm，选用ABS塑料，塑件平均壁厚1.16mm，质量2.70g，成型精度MT4、MT5级。模具采用一模两腔对称布局，选取塑件最大轮廓面作为分型面，浇注系统设计侧浇口，搭配Z型拉料杆冷料穴，依靠分型面实现排气。 成型零件采用镶嵌式型腔、型芯结构，完成成型尺寸计算与强度校核；针对塑件侧孔设计斜导柱侧向抽芯机构。冷却系统采用环绕式水冷回路，水道直径8mm；推出机构采用四根φ3推杆均匀顶出，搭配复位杆弹簧复位及导柱导套导向。选用CI型标准模架，注塑机型号XSZY250/160，完成注射量、锁模力、安装尺寸等校核。 整套模具结构完整，可实现电子表外壳自动化注塑成型，经各项参数校核，模具满足成型生产要求，对同类小型壳体注塑模设计具备参考价值。
