作品包括：

Word设计说明书1份

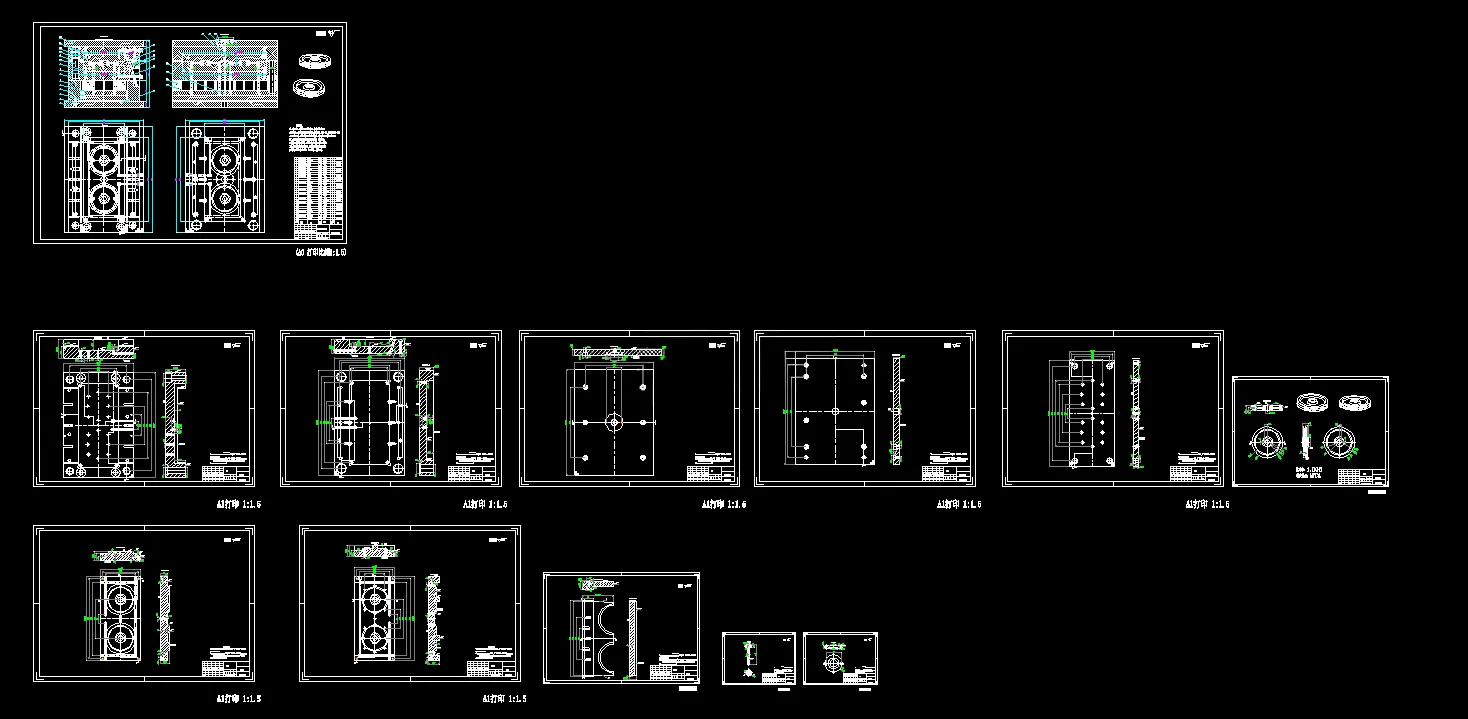

CAD版本图纸，共13张

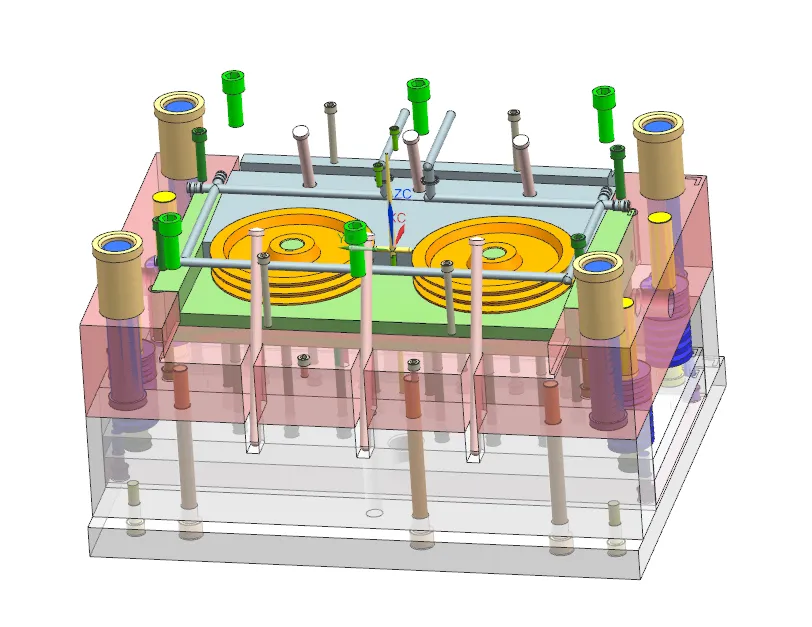

UG三维图一份

摘要

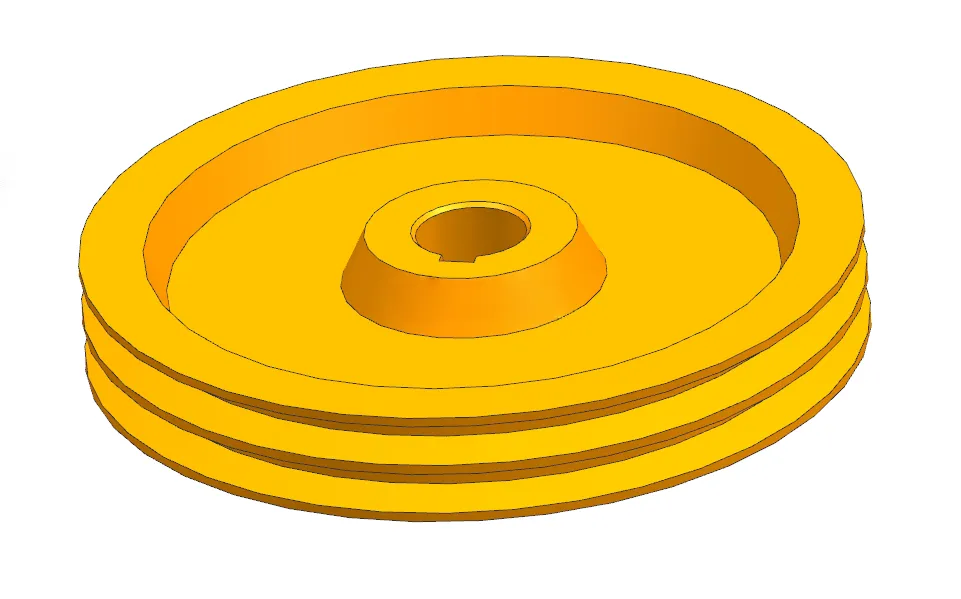

本次完成皮带轮塑件注塑模具设计，塑件选用PVC材料，密度1.3g/cm，收缩率0.005，单件质量373.46g，精度MT4，壁厚5.40mm，设置合理脱模斜度。模具采用**一模两腔对称布局**，分型面设于零件最大轮廓底面；浇注系统选用侧浇口，搭配锥形主流道、圆形分流道与Z型拉料杆冷料穴，依靠分型面间隙实现排气，并完成浇口、流道剪切速率校核。 成型零件采用镶嵌式型腔、型芯，完成型腔与型芯工作尺寸计算及成型零部件强度校核；针对零件侧向结构，设计**斜导柱侧向抽芯机构**，完成抽芯距、抽芯力、斜导柱尺寸计算；推出机构采用8根φ10mm均布推杆，弹簧复位杆实现复位；采用环绕式水冷冷却回路，水道直径10mm，保障塑件均匀冷却。 选用CI4060标准模架与XSZY1000/450注塑机，依次对注射量、锁模力、注射压力、模具安装尺寸、开模行程进行校核，各项参数均满足生产条件。整套模具结构方案可行，可实现皮带轮塑件批量注塑生产。
