作品包括：

Word设计说明书1份

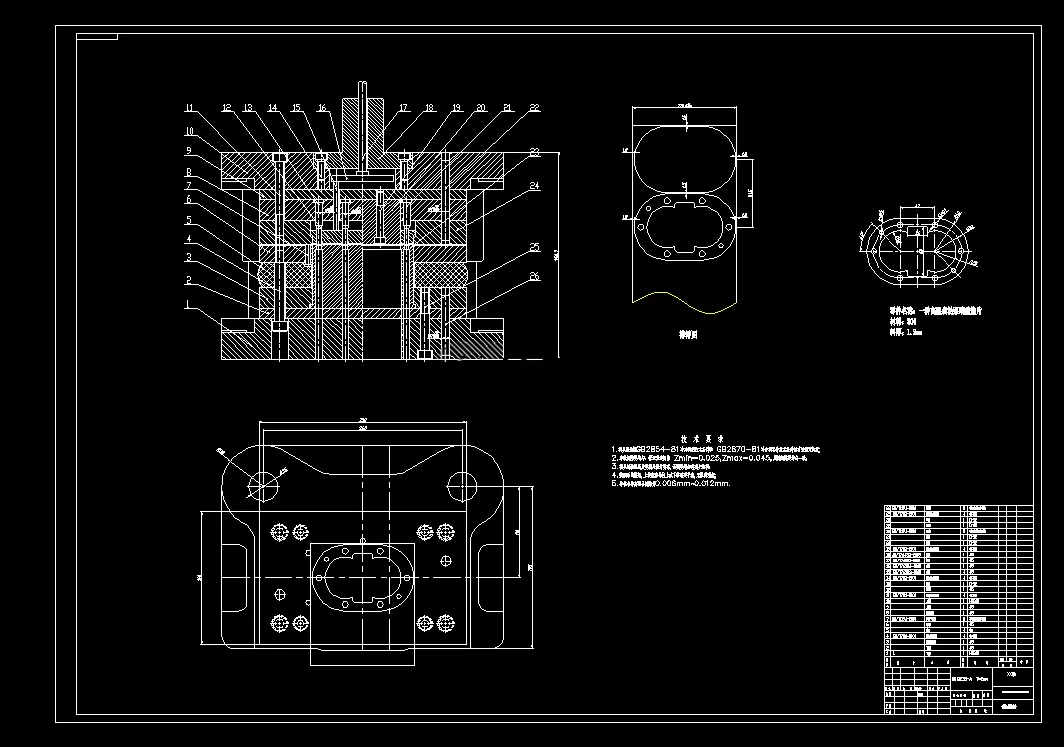

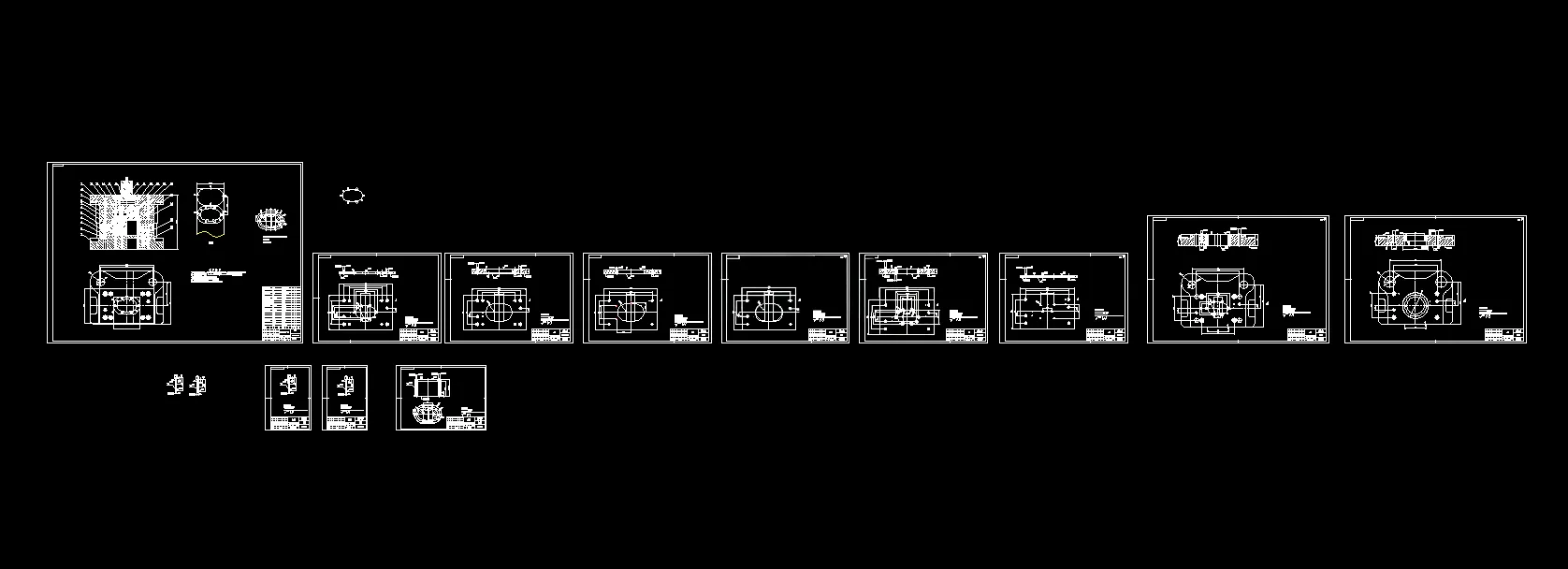

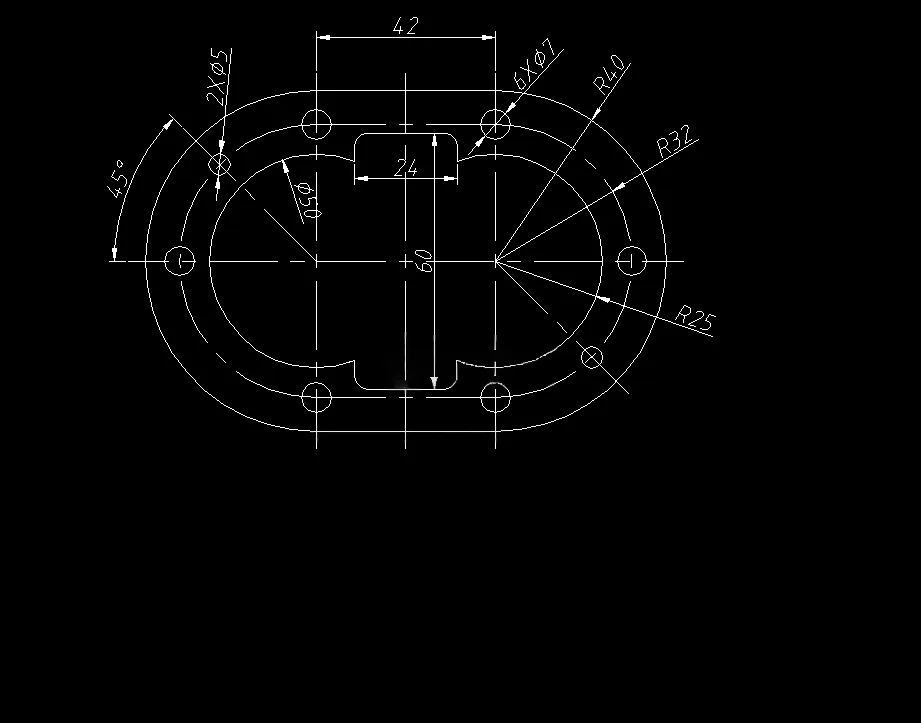

CAD版本图纸，共12张

摘要

本文针对高温齿轮泵端盖垫片开展冲压复合模设计，工件材料为304不锈钢，料厚1.2mm，大批量生产，需要同时完成落料与多规格冲孔工序。经工艺对比选用倒装复合模方案，采用有废料排样，确定搭边、送料步距与条料宽度，计算材料利用率为81.92%。 完成冲裁力、卸料力、推件力计算，总冲压力479.3KN，依据零件对称特性确定压力中心；查阅资料确定冲裁双面间隙，完成凸、凹模、凸凹模刃口尺寸计算。模具选用Cr12作为成型件材料，采用活动挡料销定位，弹性卸料、刚性推件结构；完成凹模、各类固定板、垫板、模柄等零部件设计，选用后侧导柱标准模架。初选J2363开式压力机，对公称压力、滑块行程、模柄孔、闭合高度逐项校核。 阐述模具装配、间隙调整与检测流程，借助CAD完成二维图纸设计。该套复合模可一次完成垫片落料冲孔，生产效率高，满足批量生产要求，对同类不锈钢密封垫片冲压模具具备参考价值。
