作品包括：

Word设计说明书1份

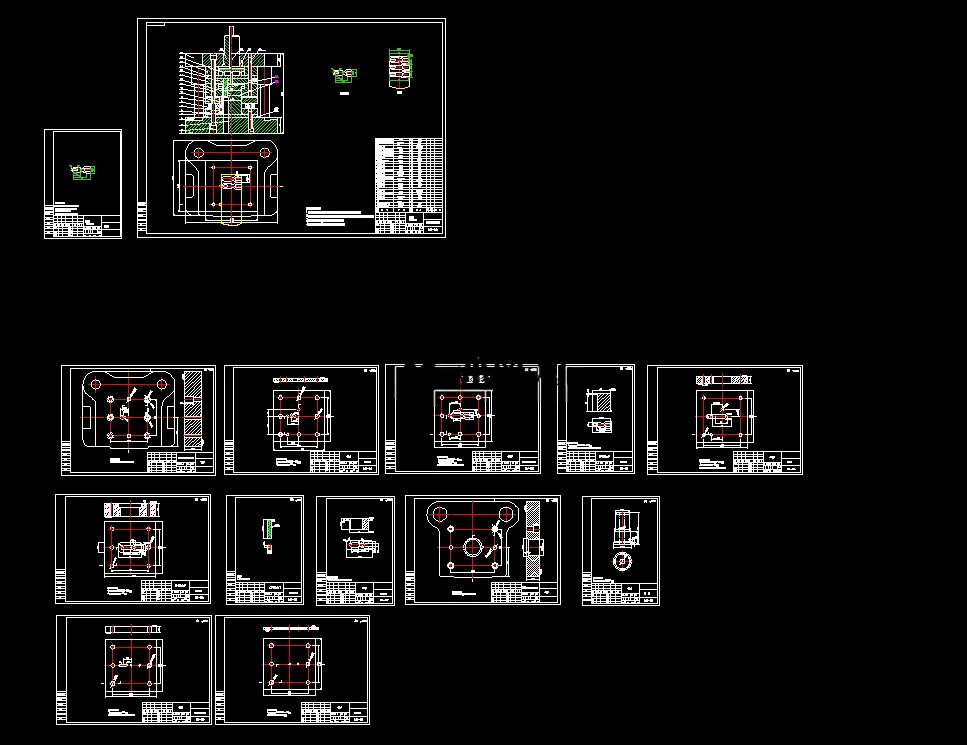

CAD版本图纸，共14张

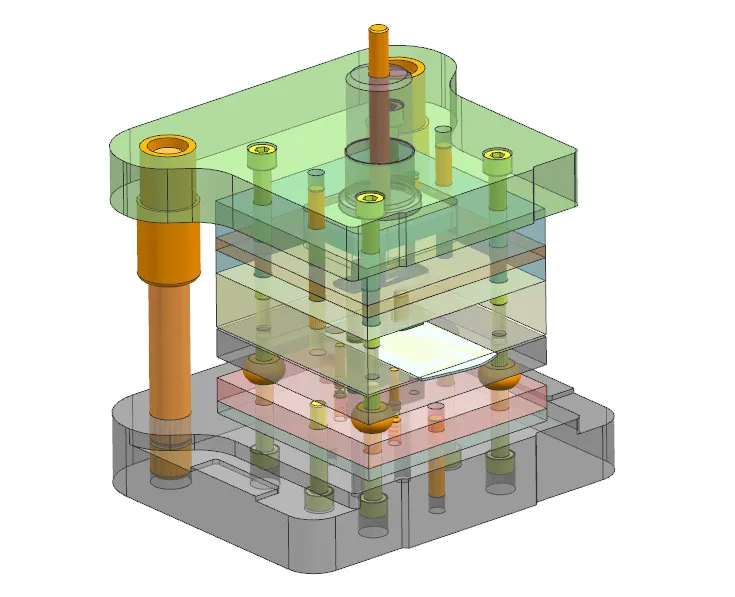

UG三维图一份

摘要

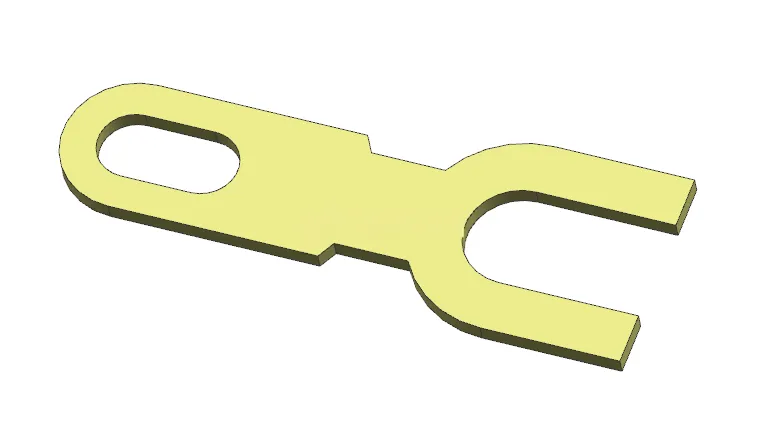

本文针对10钢、料厚1.5mm的钢夹零件开展冲压复合模设计，产品为大批量生产，需要完成落料与冲孔工序。对零件结构进行工艺分析，选用有废料排样方式，确定搭边、送料步距与条料宽度，计算得到材料利用率50%。完成凸、凹模刃口尺寸、冲裁力、卸料力、推件力计算，求得总冲压力，利用软件确定模具压力中心。 模具选用四角导柱标准模架，凹模、凸模、凸凹模采用Cr12模具钢；采用导料板+挡料销定位，刚性卸料结构，压入式模柄；对固定板、垫板等标准零部件进行选型设计。初选J2325开式压力机，依次完成公称压力、滑块行程、模柄孔、闭合高度等参数校核。 阐述模具装配流程，采用垫片法调整冲裁间隙，介绍试冲调试方法，使用CAD、UG完成二维图纸与三维建模。整套复合模可一次完成落料冲孔，满足钢夹批量冲压生产，对同类小型冲裁件模具设计具有参考意义。
