作品包括：

Word设计说明书1份

开题报告一份

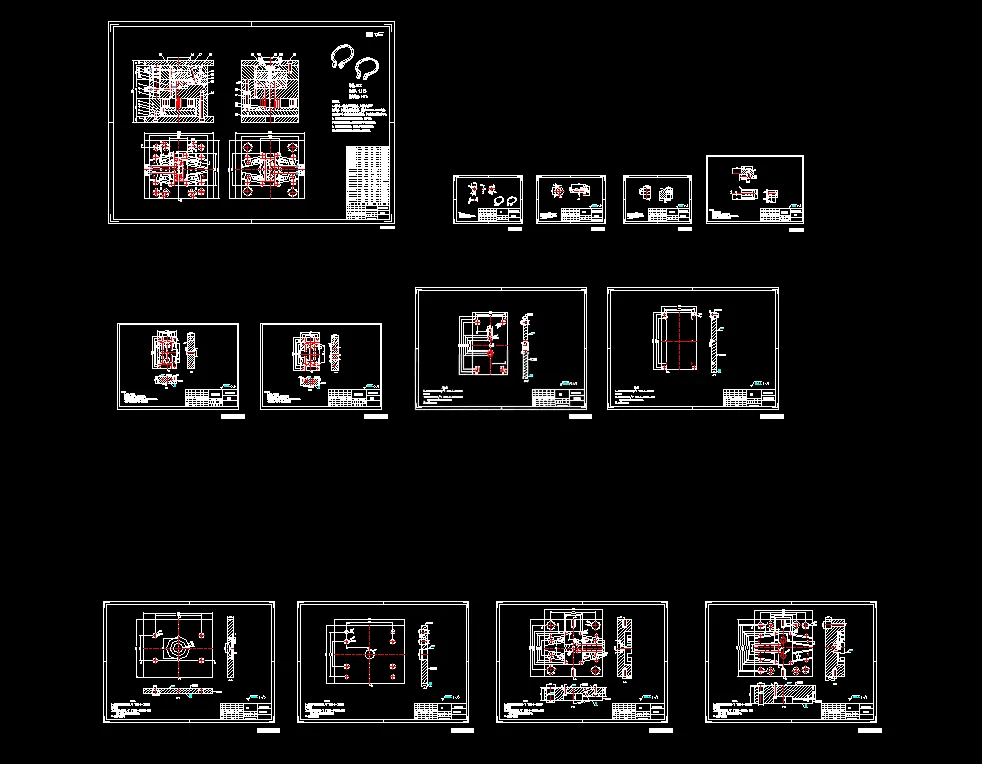

CAD版本图纸，共13张

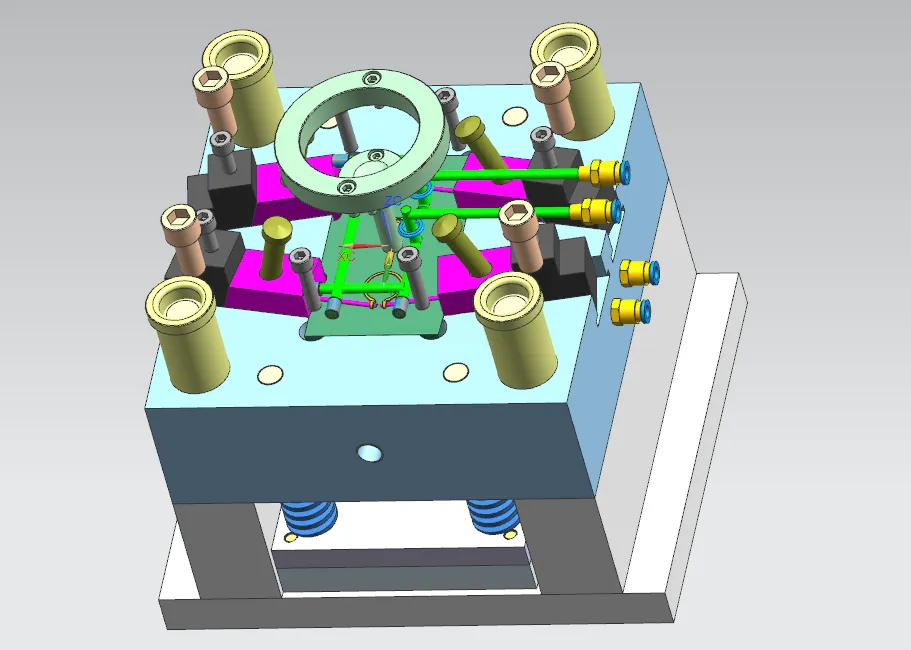

UG三维图一份

摘要

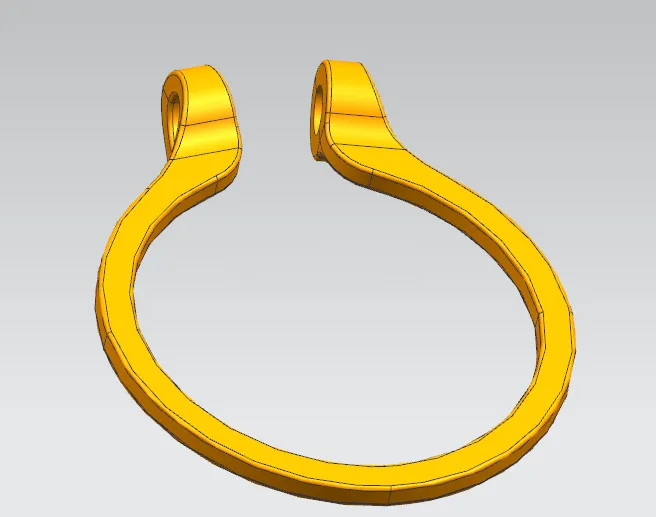

本课题针对ABS材质蓄电池盖环开展注塑模具设计，塑件尺寸23.87mm×29.22mm×5.01mm，平均壁厚0.73mm，单件质量0.25g，精度MT4MT5级。模具采用**一模两腔**对称布局，分型面设置在塑件最大平面，依靠分型面实现排气。 浇注系统设计锥形主流道、圆形分流道、侧浇口，配置Z型冷料穴与拉料杆，并完成流道、浇口剪切速率校核；成型零件采用镶嵌式型腔、型芯，依据ABS收缩率0.005完成成型尺寸计算与强度校核。塑件带有侧向方孔，采用斜导柱滑块机构完成侧向抽芯。冷却系统采用直径6mm环绕式水冷回路。脱模机构采用多根不同规格推杆顶出，搭配复位杆弹簧复位，导柱导套实现合模导向。 选用CI型标准两板模架，配套XSZY125/90注塑机，对注射量、锁模力、注射压力、安装尺寸、开模行程逐项校核。借助Moldflow开展CAE仿真，分析填充时间、熔接痕、气穴、冷却温差与塑件变形，仿真结果满足成型要求。整套模具利用UG完成三维建模与二维图纸绘制，各机构配合可靠，可实现蓄电池盖环大批量注塑生产。
